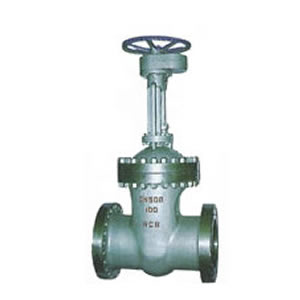

正齿轮焊接闸阀Z460Y、Z462Y 添加时间：2020-06-22
产品详情
一、用途：
安装水、汽管道上，作启闭装置用。
二、结构简述：
1. 支管两端为焊接连接结构。阀门的开启和关闭由齿轮传动装置来控制。
2. 阀门主要通过阀盖上的平齿轮机构及能够调整的楔式双闸板、万向顶、夹圈等组成，借阀体内导向作升降运动，互换性能好。
3. 阀座密封面采用钴基硬质合金堆焊而成，耐磨、抗擦伤性能好。
4. 阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
5. 压力自紧式密封机构，借介质压力压紧楔形密封圈来达到密封，介质压力越高密封性能越好。
三、安装说明：
1. 阀门安装时必须垂直安装在水平管道上，介质可以从任何
一侧进入。管道冲洗干净后，可案卷阀门。
2. 此阀在使用时，应全开或全关，不能作调节阀使用。
| 主 要 外 型 尺 寸 和 连 接 尺 寸 | ||||||||||||
| 型 号 | 图号 |
公称通径 DN |
主要外型尺寸 (mm) | 连 接 尺 寸（mm） | ||||||||
| 长 | 宽 | 高 | L | H | D | D1 | D2 | b | z-d | |||
| Z460Y－20 | F0264 | 175 | 875 | 500 | 1525 | 750 | 1223 | 223 | 182 | 175 | ||
| Z460Y－20 | F0764 | 225 | 875 | 500 | 1425 | 850 | 1227 | 277 | 227 | 208 | ||
| Z460Y－P5420V | F0384 | 225 | 875 | 500 | 1425 | 850 | 1227 | 277 | 227 | 208 |
|
|
