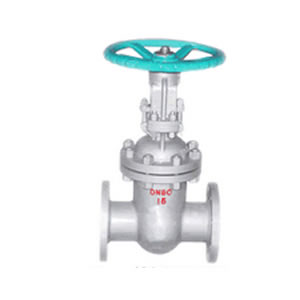

真空法兰闸阀DKZ41H 添加时间：2020-06-22
产品详情
真空法兰闸阀说明：
•阀体采用传统外型设计，设计合理、阀门刚性好、通道流畅、流阻系数小。
•密封面采用不锈钢和硬质合金，使用寿命长。
•填料采用柔性PTFE、密封可靠、操作轻便灵活。
•碳素钢阀体内外表面进行防腐处理。
•驱动方式分手动、电动、气动、齿轮传动。
•广泛适用于石油化工、火力发电厂等油品、水蒸气管网上。
试验压力适用范围
|
公称压力 （MPa） |
试验压力（MPa） | |||
| 壳体 | 密封（液） | 密封（气） | 上密封 | |
| 1.0 | 1.5 | 1.1 | 0.6 | 1.1 |
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 壳体材料 | 适用介质 | 适用温度℃ |
| 碳素钢（C型） | 水、蒸汽、油品 | ≤425 |
| 灰铸铁（T型） | 氯气、硫酸盐 | ≤200 |
| 球墨铸铁（Q型） | 天然气、煤气 | ≤300 |
| 不锈钢（H型） | 水、蒸汽、油品 | ≤316 |
| 项目名称 | 采用标准 | 可选标准 | 项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | DIN3352 | —— | 阀门检验和试验 | GB/T13927-1992 | JB/T9092-1999 |
| 阀门结构长度 | GB/T12221-1989 | ISO5752：88 | 阀门供货要求 | GB/T12252 | —— |
| 阀门法兰连接 | GB/T17241.6-1998 | —— | 阀门标志 | GB/T12220-1989 | IS05209：87 |
| 序号 | 零件名称 | 材料 |
| 1 | 阀体 | 球墨铸铁/灰铸铁 |
| 2 | 阀座 | 铝青铜合金/不锈钢/硬质合金 |
| 3 | 闸板 | 堆焊青铜合金/不锈钢/硬质合金 |
| 4 | 阀杆 | 不锈钢 |
| 5 | 内六角螺栓 | 碳素钢 |
| 6 | 0型密封圈 | EPDM/NBR |
| 7 | 阀盖 | 铸铁/球墨铸铁 |
| 8 | 填料 | PTFE/石墨 |
| 9 | 压盖螺母 | 不锈钢/碳素钢 |
| 10 | 压盖 | 铸铁/球墨铸铁/碳钢/不锈钢 |
| 11 | 支架 | 铸铁/球墨铸铁/碳钢/不锈钢 |
| 12 | 轴承 | 合金钢 |
| 13 | 阀杆螺母 | 铝青铜合金 |
| 14 | 键 | 碳钢 |
| 15 | 螺母 | 不锈钢/碳钢 |
| 16 | 手轮 | 碳素钢/球墨铸铁 |
| MPa | DN | L | D1 | D2 | D3 | B | Z-ød | H | H1 | DO | |||
| 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | ||||||||
| 1.0/1.6 | 15 | 108 | 46 | 65 | 95 | 14 | 4-14 | 220 | 240 | 120 | |||
| 20 | 117 | 56 | 75 | 105 | 16 | 4-14 | 255 | 284 | 140 | ||||
| 25 | 127 | 65 | 85 | 115 | 16 | 4-14 | 275 | 303 | 160 | ||||
| 32 | 140 | 76 | 100 | 140 | 18 | 4-18 | 280 | 321 | 180 | ||||
| 40 | 165 | 84 | 110 | 150 | 18 | 4-18 | 300 | 352 | 200 | ||||
| 50 | 178 | 99 | 125 | 165 | 20 | 4-18 | 358 | 438 | 240 | ||||
| 65 | 190 | 118 | 145 | 185 | 20 | 4-18 | 375 | 450 | 240 | ||||
| 80 | 203 | 132 | 160 | 200 | 20 | 8-18 | 433 | 528 | 280 | ||||
| 100 | 229 | 156 | 180 | 220 | 22 | 8-18 | 502 | 620 | 300 | ||||
| 125 | 254 | 184 | 210 | 250 | 22 | 8-18 | 612 | 753 | 320 | ||||
| 150 | 267 | 211 | 240 | 285 | 24 | 8-23 | 676 | 847 | 360 | ||||
| 200 | 292 | 266 | 295 | 340 | 24 | 8-22 | 12-22 | 820 | 1039 | 400 | |||
| 250 | 330 | 320 | 350 | 355 | 395 | 405 | 26 | 12-22 | 12-26 | 969 | 1245 | 450 | |
| 300 | 356 | 370 | 400 | 410 | 445 | 460 | 28 | 12-23 | 12-26 | 1142 | 1472 | 560 | |
| 2.5 | 15 | 108 | 45 | 65 | 95 | 14 | 4-14 | 220 | 240 | 120 | |||
| 20 | 117 | 55 | 75 | 105 | 16 | 4-14 | 255 | 284 | 140 | ||||
| 25 | 127 | 65 | 85 | 115 | 16 | 4-14 | 275 | 303 | 160 | ||||
| 32 | 140 | 78 | 100 | 135 | 18 | 4-18 | 280 | 321 | 180 | ||||
| 40 | 165 | 85 | 110 | 145 | 18 | 4-18 | 300 | 352 | 200 | ||||
| 50 | 178 | 100 | 125 | 160 | 20 | 4-18 | 358 | 438 | 240 | ||||
| 65 | 190 | 120 | 145 | 180 | 22 | 8-18 | 375 | 450 | 240 | ||||
| 80 | 203 | 135 | 160 | 195 | 24 | 8-18 | 433 | 528 | 280 | ||||
| 100 | 229 | 160 | 190 | 230 | 24 | 8-23 | 502 | 620 | 300 | ||||
| 125 | 254 | 188 | 220 | 270 | 26 | 8-25 | 612 | 753 | 320 | ||||
| 150 | 267 | 218 | 250 | 300 | 28 | 8-25 | 676 | 847 | 360 | ||||
| 200 | 292 | 278 | 310 | 360 | 30 | 12-25 | 820 | 1039 | 400 | ||||
| 250 | 330 | 332 | 370 | 425 | 32 | 12-30 | 969 | 1245 | 450 | ||||
| 300 | 356 | 390 | 430 | 485 | 34 | 16-30 | 1142 | 1472 | 560 | ||||
