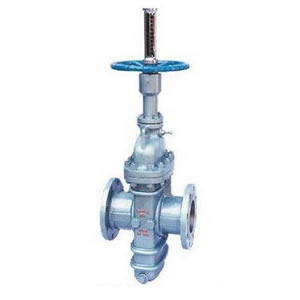

铸钢平板闸阀Z43X、Z643H
铸钢平板闸阀Z43X、Z643H 添加时间：2020-06-22

产品详情



Z43/643 H/X铸钢平板闸阀
设计与制造标准：
●设计与制造：JB/T5298　API6D
●法兰尺寸：JB/T79　ANSIB16.5　MSS SP44
●压力温度：ANSIB16.34
●结构长度：JB/T 5298　ANSIB16.10
●对焊连接尺寸：GB/T12224　ANSIB16.25
●检验与试验：JB/T9092　API6D
安装尺寸及重量：
ANSI 150Lb
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 798 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 80 90 100 110 145 170 210 240 265 290 325 360 425
H3 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 750 1000 1200 1800
GB 1.6Mpa GB 2.0Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 798 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 80 90 100 110 145 170 210 240 265 290 325 360 425
H3 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 750 1000 1200 1800
注：★为伞齿轮、电动、气动装置的参考力矩，单位NM。
设计与制造标准：
●设计与制造：JB/T5298　API6D
●法兰尺寸：JB/T79　ANSIB16.5　MSS SP44
●压力温度：ANSIB 16.34
●结构长度：JB/T5298　ANSIB16.10
●对焊连接尺寸：GB/T12224　ANSIB16.25
●检验与试验：JB/T9092　API6D
安装尺寸及重量：
GB 2.5Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 800 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
H3 80 90 100 110 145 170 210 240 265 290 325 360 425
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 900 1200 1800 2500
ANSI 300Lb GB4.0Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 216 241 283 305 403 419 457 502 762 838 914 991 1143
L1 216 241 283 305 403 419 457 502 762 838 914 991 1143
H 120 150 180 220 345 420 495 600 640 720 800 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
H3 80 90 100 110 145 170 210 240 265 290 325 360 425
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
★ - - - - - - - - - 1200 1800 2500 5000
