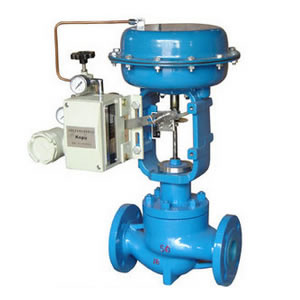

笼式双座调节阀KHCB 添加时间：2020-06-18
产品详情
技术参数和性能:阀体型式直通单座铸造球型阀
公称通径：40～200mm
公称压力：ANSI 125、150、300、600，IS 10、16、20、30、40K，PN 1.6、4.0、6.4Mpa
连接形式法兰式: FF RF RJ LG ，标准按ANSI B16.5；JIS ，JB/T79.1凸面、JB/T79.2凹凸面 、PN4.0 MPa
焊接式: 嵌接焊SW（40～50mm），对接焊BW（65～200mm）
材料HT200 ZG25 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo，SCPH21 SCPH61 Ti
上阀盖：常温型（P）：-17 ~ 2300C，伸长Ⅰ型（E1）：-45~ -170C, 230 ~ 5660C，伸长Ⅱ型（E2）：整体式（E2I）：-100 ~ -450C
焊接式：（E2W）：-196 ~ -1000C
压盖形式：螺栓压紧式：
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。
阀内组件:
阀芯形式：压力平衡式阀芯
流量特性：高精度流量特性,高容量流量特性,
材料：17-4PH 、0Cr17Ni12Mo2Ti司太莱堆焊
执行机构:
形式：HA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围:0.02～0.10，0.08～0.24MPa
供气压力:0.14 、 0.16 、 0.28、0.40MPa
气源接头:Rc1/4
环境温度:－30～+700C
阀作用形式:气 ─ 开、气 ─ 关式
附件:定位器、手轮机构、气动阀位传送器。
性能:
泄漏量金属阀座：符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.5%
聚四氟乙烯阀座：符合标准ANSI B16.104Ⅳ级,小于额定Cv的10-7
回差3%(不带定位器)，1%(带定位器)
线性5%(不带定位器)，1%(带定位器)
备注:采用标准的V型聚四氟乙烯填料。
可调范围:50：1
订货须知:
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
