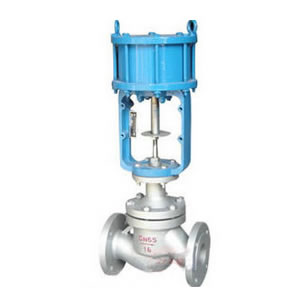

气动活塞切断阀ZSPC、ZSPN
气动活塞切断阀ZSPC、ZSPN 添加时间:2020-06-18

产品详情
ZSP(N)C型气动活塞切断阀概述:
ZSP NC型气动活塞常温、中温切断阀,由气动活塞执行机构和切断机械组成。按阀芯密封面材料可分硬密封和软密封:按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质,要求快速严密关闭、快速放空的自动控制系统中。
一、型号、规格

型号 常温型
硬密封
常温型
软密封
中温型
硬密封
常温型硬密
封带手轮
常温型软密封带手轮 中温型硬密封带手轮

ZSP NC1-(16/64)B K ZSP NC2-(16/64)B K ZSP NC1-(40/64)B KG ZSPC1-(16/64)B K ZSPC2-(16/64)B K ZSPC1-(40/64)B K
规格 DN20-200
二、主要技术参数和性能指标
1、 切断机构主要技术参数

公称压力mm 20 25 40 50 65 80 100 150 200
阀座直径mm 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 6.5 10 15 25 40 65 100 125 260 350 540
公称压力MPa 1.6;4.0;6.4
行程mm 10 16 25 30 40 60
流量特性 快开
介质温度℃ 软密封:-40~150(常温型);硬密封:-40~200(常温型)、-40~450(中温型)
法兰尺寸、型式 PN16按JB78-59光滑式;PN40、64按JB/T79.2-94凹式
阀体材质 ZG230-450;ZG1Cr18NI9 Ti;ZG0Gr18N12Mo2Ti
阀座、阀芯材质 1Cr18NI9;0Cr18Ni12Mo2Ti
上阀盖型式 普通式(常温型);热片式(中温型)
注可提供GB、ANSI、JP、JIS、DIN等法兰结构型式,法兰距离可根据用户需要确定。
2、执行机构主要技术参数与切断机构匹配关系

公称通径mm 执行机构型号 气缸直径mm 行程mm 进气孔螺纹 备注
常温型 中温型 常温型 中温型 常温型 中温型 ZSP:单作用
ZSP:双作用
20 ZSPA B-1 ZSPA B-1
ZSN-1
150 150 10 M16×1.5 M16×1.5
25
40 ZSPA B-2
ZSN-1
200 16
50
65 ZSPA B-2 ZSPA B-3
ZSN-2
200 300 25 M20×1.5
80
100 30
150 ZSPA B-3 ZSPA B-4
ZSN-3
300 400 40 M20×1.5 M24×2
200 60

3、性能指标
公称压力mm 20 25 40 50 65 80 100 150 200
阀座直径mm 20 25 32 40 50 65 80 100 125 150 200
软密封泄漏量 水试
△P=△Pmax mlmin
0
气试
△P=0.35MPa 气泡数/min
1 1 2 3 4 6 11 18 27 45
硬密封泄漏量 水试MPa 4.0 3.0
ml/min 0.24 0.30 0.38 0.48 0.60 0.78 0.96 1.2 1.125 1.35 1.8
气试
△P=0.35MPa ml/min
23.3 29.2 37.3 46.7 58 75.8 93.3 116.7 145.8 175 233.3
切断时间S 0.5 1 1.5 2 3 4
额定行程偏差% ±6

4、允许压差
公称通径mm 20 25 40 50 65 80 100 150 200
气缸直径mm 150 200 300 400




KPa
500


整机
气关式
流开 4.0 4.0 2.6 2.2 3.8 2.6 2.0 1.95 1.59
流关 4.0 4.0 4.0 3.1 3.1 3.2 1.6 2.0 1.63
整机气开式 流开 4.0 3.0 2.1 1.7 1.7 1.1 0.9 0.52 0.43
流关 4.0 4.0 4.0 4.0 4.0 3.6 2.7 3.4 2.2

外形尺寸
公称通径DN 20 25 40 50 65 80 100 150 200
L PN
MPa
1.6 194 197 235 267 292 317 368 500 635
4.0 650
6.4 206 210 251 286 311 337 394 520 650
H 65 70 85 90 100 105 125 170 205
不带手轮 H1 常温型 445 455 485 485 605 605 620 962 988
中温型 596 606 636 636 770 770 785 1178 1226
带手轮 H1 常温型 630 640 670 670 790 790 805 1087 1113
中温型 781 791 821 821 955 955 970 1303 1351
H2 160 160 160 160 160 160 270 270 270
H3 220 220 220 220 220 220 390 390 390
