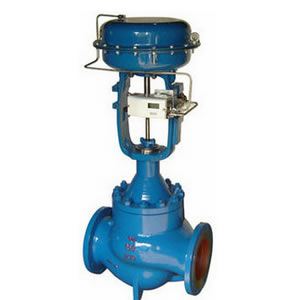

笼式调节阀KTCB 添加时间：2020-06-18
产品详情
技术参数和性能:阀体型式:直通单座铸造球型阀
公称通径:40～400mm
公称压力:ANSI125、150、300、600,JIS10、16、20、30、40K,PN1.6、4.0、6.4Mpa
连接形式法兰式:FFRFRJLG,标准按ANSIB16.5；JIS,JB/T79.1凸面、JB/T79.2凹凸面、PN4.0MPa
焊接式:嵌接焊SW（40～50mm）,对接焊BW（65～200mm）
材料HT200ZG25ZG1Cr18Ni9，ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo,SCPH21SCPH61Ti
上阀盖:常温型（P）：-17~2300C,伸长Ⅰ型（E1）：-45~-170C,230~5660C,伸长Ⅱ型（E2）：整体式（E2I）：-100~-450C,焊接式（E2W）：-196~-1000C
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料
阀内组件：
阀芯形式压力平衡式阀芯
流量特性高精度流量特性,高容量流量特性,
材料17-4PH、0Cr17Ni12Mo2Ti司太莱堆焊
执行机构：
形式HA多弹簧式薄膜执行机构
膜片材料乙丙橡胶夹尼龙
弹簧范围0.02～0.10，0.08～0.24MPa
供气压力0.14、0.16、0.28、0.40MPa
气源接头Rc1/4
环境温度－30～+700C
阀作用形式气─开、气─关式
附件定位器、手轮机构、气动阀位传送器。
性能：
泄漏量金属阀座：符合标准ANSIB16.104Ⅳ级,小于额定Cv的0.5%,聚四氟乙烯阀座：符合标准ANSIB16.104Ⅳ级,小于额定Cv的10-7
回差:3%(不带定位器)，1%(带定位器)
线性:5%(不带定位器)，1%(带定位器)
备注:采用标准的V型聚四氟乙烯填料。
可调范围50：1
订货须知:
1.产品型号与名称2.公称通径DN(mm3.公称压力4.流量特性要求5.阀体材质及阀内件材料
6.介质种类和温度范围7.阀前后压力(压差)8.密封形式9.配套附件
