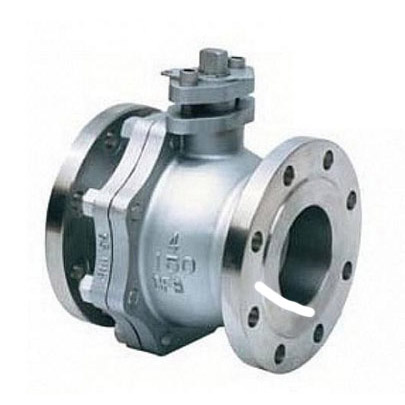

美标不锈钢球阀 添加时间：2020-06-22
产品详情
Q41F不锈钢美标球阀简介:
Q41F-150LB，Q41F-300LB，Q41F-600LB，Q41F-900LB不锈钢美标球阀
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～450℃。
驱动方式：手动、气动、电动、液动等。
公称通径：DN 15-500 1/2"～20"。
Q41F-150LB/900LB不锈钢美标球阀优点：
※ 具有最低的流阻；
※ 结构简单、体积小、重量轻、安装简便。
※ 紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封，也既有一定的耐腐蚀性。
※ 操作方便，开闭迅速，从全开到全关只要旋转90°，便于执行器远距离的控制。
※ 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
※ 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起介质对阀门密封面的侵蚀。
※ 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
※ 由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
技术参数：
| 设计依据 | 日标系列 | 美标系列 | |
| 设计标准 | BS5351 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | JIS B2002 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | - | AP16D | ANSI B16.10 |
| 连接法兰 | JIS B2212 B2214 | ANSI B16.5、B16.47 | |
| 对焊端 | - | ANSI B16.25 | |
| 试验和检验 | JIS B2003 | AP16D | AP1598 |
| 名称 | WCB类 |
CF8类 |
CF3类 | CF8M类 | CF3M类 | |
| 阀体左体 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球体 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 阀杆 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 阀座 | PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
| 阀座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 弹簧 | 3yc-7/17-49H | |||||
| O形圈 | NBR | 氟橡胶 | ||||
| 螺柱 | A193-B7 | A193-B8 | ||||
| 螺母 | A194-2H | A194-8 | ||||
