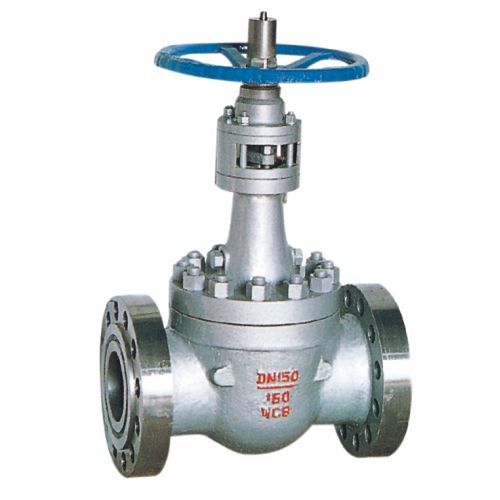

轨道球阀GDQ47H 添加时间：2020-06-22
产品详情
轨道球阀结构特点
传统的球阀，无论是浮动式还是固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球阀在启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。
轨道球阀主要零件材料
| 零件名称 | 材料 | |||
| 阀体 | WCB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 阀盖 | WCB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 阀杆 | 2Cr13 | 38CrMoA1 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2aTi |
| 球体 | WCB+HCr | 1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 阀座 | PTFE/13Cr/CrNi SS+STELLITE | |||
| 螺柱 | B7/35CrMoA | 1Cr17Ni2 | ||
| 螺母 | 2H/45 | 2Cr13 | ||
| 填料 | PTFE/增强柔性石墨 | |||
1、设计、制造按GB/12237
2、结构长度按QB/ZMV 107
3、连接法兰JB/T79.1～79.4 GB/T9113.1～9113.4
4、阀门检查和试验按GB/13927

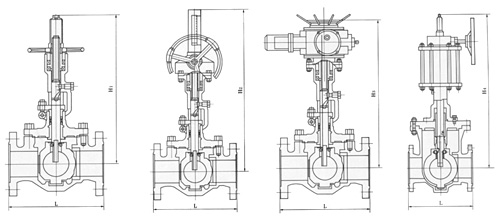

GDQ47型PN1.6～2.5MPa主要外形尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
| H1 | 220 | 230 | 240 | 260 | 307 | 360 | 410 | 483 | 512 | 543 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 | 940 |
| H2 | 450 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 | |
| H3 | 415 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 | |
| H4 | 370 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 760 | 820 | 875 | 930 | 962 | 1020 | 1285 | 1625 |
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
| H1 | 230 | 240 | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 607 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 | 980 |
| H2 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 105 | 1100 | 1270 | 1450 | ||
| H3 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 | ||
| H4 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 777 | 835 | 890 | 950 | 980 | 1040 | 1305 | 1650 |
|
