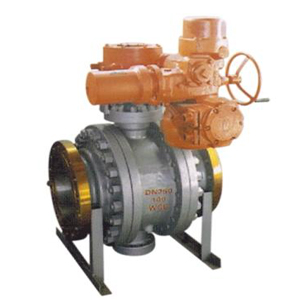

Q947F电动固定式球阀 添加时间：2020-06-22
产品详情
Q947F电动固定式球阀三分体式连接球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
Q947F电动固定式球阀主要性能规范
| 型 号 | 试验压力ps(MPa) | 工作温度(℃) | 适用介质 | |||
| 壳 体 | 密封(液) | 密封(气) | ||||
| Q947F-10 | 1.5PN | 1.1PN | 0.6 MPa |
-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) |
水、蒸汽、油品等 | |
| Q947F-16 | ||||||
| 硝酸等腐蚀性介质 | ||||||
| 强氧化性介质 | ||||||
| Q947F-25 | ||||||
| Q947F-64 | 醋酸等腐蚀性介质 | |||||
| Q947F-160 | ||||||
| 尿素等腐蚀性介质 | ||||||
Q947F电动固定式球阀主要零件材
| 阀 体 | 球体、阀杆 | 阀 座 |
| WCB | 2Cr13 | 加玻纤增强聚四氟乙烯、对位聚苯 |
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| CF8 | 0Cr19Ni9-(304) | |
| CF3 | 00Cr19Ni11-(304L) | |
| ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti | |
| CF8M | 0Cr17Ni12-Mo2(316) | |
| CF3M | 00Cr17Ni14-Mo2(316l) |
Q947F电动固定式球阀主要外型尺寸
| PN1.0(MPa) | |||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 520 | 100 |
| 150 | 394 | 150 | 280 | 240 | 210 | 22 | 8-23 | 538 | 165 |
| 200 | 457 | 200 | 335 | 295 | 265 | 24 | 8-23 | 580 | 229 |
| 250 | 533 | 250 | 390 | 350 | 320 | 26 | 12-23 | 637 | 265 |
| 300 | 610 | 300 | 440 | 400 | 368 | 26 | 12-23 | 684 | 393 |
| 350 | 686 | 350 | 500 | 460 | 428 | 26 | 16-23 | 796 | 514 |
| 400 | 762 | 400 | 565 | 515 | 482 | 26 | 16-25 | 842 | 765 |
| 450 | 864 | 450 | 615 | 565 | 532 | 28 | 20-25 | 874 | 930 |
| 500 | 914 | 500 | 670 | 620 | 585 | 28 | 20-25 | 904 | 1210 |
Q947F电动固定式球阀主要外型尺寸
| PN1.6(MPa) | |||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 520 | 105 |
| 150 | 394 | 150 | 280 | 240 | 210 | 24 | 8-23 | 538 | 170 |
| 200 | 457 | 200 | 335 | 295 | 265 | 26 | 12-23 | 580 | 234 |
| 250 | 533 | 250 | 405 | 355 | 320 | 30 | 12-25 | 637 | 275 |
| 300 | 610 | 300 | 460 | 410 | 375 | 30 | 12-25 | 684 | 403 |
| 350 | 686 | 350 | 520 | 470 | 435 | 34 | 16-25 | 796 | 534 |
| 400 | 762 | 400 | 580 | 525 | 485 | 36 | 16-30 | 842 | 785 |
| 450 | 864 | 450 | 640 | 585 | 545 | 40 | 20-30 | 874 | 960 |
| 500 | 914 | 500 | 705 | 650 | 608 | 44 | 20-34 | 904 | 1250 |
