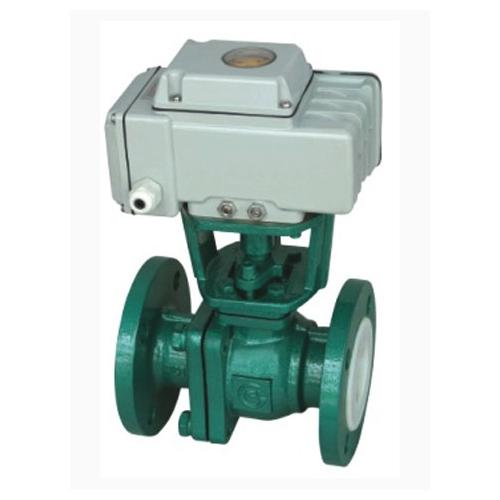

Q941F46电动衬氟球阀 添加时间：2020-06-22
产品详情
电动衬氟球阀除具有的流体阻力小，启闭速度快，结构简单外，电动衬氟球阀采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟"，以外其它任何强腐蚀性质。电动衬氟球阀采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。电动衬氟球阀启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。电动衬氟球阀结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
Q941F46电动衬氟球阀技术参数：
|
JDA系列电动执行机构技术参数 |
阀 体 参 数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
||
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
|
公称通径DN |
L |
L1 |
H |
D |
D1 |
额定功率 |
额定电流 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
130 |
155 |
256 |
95 |
65 |
15W |
0.2A |
|
20 |
140 |
155 |
260 |
105 |
75 |
15W |
0.2A |
|
25 |
150 |
155 |
266 |
115 |
86 |
15W |
0.2A |
|
32 |
165 |
155 |
270 |
136 |
100 |
15W |
0.2A |
|
40 |
180 |
208 |
312 |
146 |
110 |
25W |
0.5A |
|
50 |
200 |
208 |
325 |
160 |
125 |
25W |
0.5A |
|
65 |
220 |
208 |
336 |
180 |
145 |
25W |
0.5A |
|
80 |
250 |
256 |
365 |
195 |
160 |
50W |
0.8A |
|
100 |
280 |
256 |
400 |
215/230 |
180/190 |
90W |
1.0A |
|
125 |
320 |
256 |
420 |
245/270 |
210/220 |
90W |
1.0A |
|
150 |
360 |
288 |
440 |
280/300 |
240/250 |
120W |
1.2A |
|
200 |
400 |
288 |
470 |
335/360 |
295/310 |
150W |
1.2A |
