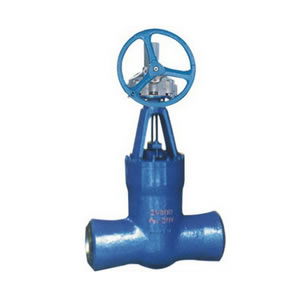

伞齿轮焊接闸阀Z560Y 添加时间：2020-06-22
产品详情
闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
产品特性
| 阀类 | 传动方式 | 连接形式 | 结构形式 | 密封面 | 公称压力 | 阀体材料 |
| 闸阀 | 伞齿轮 | 焊接 | 弹性闸板 |
D802/D812 STL/STL |
P54100V、P54140V P54170V、P57170V |
WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV |
产品型号
| 产品型号 | Z60Y-160 | Z60Y-P54100V | |||||||||||||
| Z60Y-200 | Z60Y-P54140V | ||||||||||||||
| Z60Y-250 | Z60Y-P54170V | ||||||||||||||
| Z60Y-320 | Z60Y-P57170V | ||||||||||||||
| 伞齿轮传动闸阀在型号"Z"后插入"5"为Z560Y | |||||||||||||||
| 公称通径（DN/mm） |
|
||||||||||||||
| 适用温度/℃ | ≤425 | ≤552 | ≤593 | ≤550 | |||||||||||
| 适用介质 | 水、蒸汽、气体、石油产品 | ||||||||||||||
| 试验压力（MPa） | 公称压力PN/MPa | 16.0 | 20.0 | 25.0 | 32.0 | P54100V | P54140V | P54170V | P54170V | ||||||
| 强度试验 | 24 | 30 | 37.5 | 48 | 30 | 42 | 48 | 6.3 | |||||||
| 密封试验 | 17.6 | 22 | 27.5 | 35.1 | 11 | 15.4 | 17.8 | 18.7 | |||||||
|
公称压力 PN（MPa） |
公称通径 DN（mm） |
外形尺寸及连接尺寸（mm） | ||||
| L | D | L1 | d | H | ||
| 16.0 | 15 | 90 | 23 | 10 | 13 | 182 |
| 20 | 110 | 29 | 11 | 18 | 210 | |
| 25 | 120 | 35 | 12 | 23 | 235 | |
| 32 | 130 | 43 | 14 | 28 | 258 | |
| 40 | 150 | 49 | 15 | 36 | 285 | |
| 50 | 170 | 61 | 16 | 45 | 338 | |
| 20.0 | 15 | 90 | 23 | 10 | 13 | 182 |
| 20 | 110 | 29 | 11 | 18 | 210 | |
| 25 | 120 | 35 | 12 | 23 | 235 | |
| 32 | 130 | 43 | 14 | 28 | 258 | |
| 40 | 150 | 49 | 15 | 36 | 285 | |
| 50 | 170 | 61 | 16 | 45 | 338 | |
| 25.0 | 15 | 90 | 23 | 10 | 13 | 182 |
| 20 | 110 | 29 | 11 | 18 | 210 | |
| 25 | 120 | 35 | 12 | 23 | 235 | |
| 32 | 130 | 43 | 14 | 28 | 258 | |
| 40 | 150 | 49 | 15 | 36 | 285 | |
| 50 | 170 | 61 | 16 | 45 | 338 | |
| 型号 | 规格in | 外形尺寸及连接尺寸（mm） | |||||||
| d | L | H | |||||||
| Z60Y-1500Lb |
|
56 | 254 | 671 | |||||
| 3 | 64 | 305 | 692 | ||||||
| 4 | 84 | 406 | 790 | ||||||
| 5 | 100 | 483 | 875 | ||||||
| 6 | 126 | 559 | 1055 | ||||||
| 8 | 158 | 711 | 1148 | ||||||
| Z60Y-2000Lb |
|
50 | 330 | 640 | |||||
| 3 | 60 | 368 | 690 | ||||||
| 4 | 80 | 457 | 806 | ||||||
| 5 | 96 | 533 | 980 | ||||||
| 6 | 118 | 610 | 1090 | ||||||
| Z60Y-2000Lb |
|
46 | 330 | 639 | |||||
| 3 | 54 | 368 | 680 | ||||||
| 4 | 70 | 457 | 805 | ||||||
| 5 | 86 | 533 | 965 | ||||||
| 6 | 104 | 610 | 1070 | ||||||
| Z60Y-3500Lb | 3 | 44 | 440 | 745 | |||||
| 4 | 56 | 540 | 860 | ||||||
| 型号 | 规格in | 外形尺寸及连接尺寸（mm） | ||
| d | L | H | ||
| Z560Y-1500Lb | 8 | 158 | 711 | 813 |
| 10 | 200 | 864 | 998 | |
| 12 | 250 | 991 | 1156 | |
| 14 | 280 | 1067 | 1287 | |
| 16 | 318 | 1194 | 1413 | |
| Z560-2000Lb | 8 | 148 | 762 | 935 |
| 10 | 180 | 914 | 1050 | |
| 12 | 222 | 1041 | 1150 | |
| 14 | 254 | 1118 | 1231 | |
| 16 | 294 | 1245 | 1330 | |
| 型号 | 规格in | 外形尺寸及连接尺寸（mm） | ||
| d | L | H | ||
| Z560Y-2500Lb | 6 | 127 | 610 | 928 |
| 8 | 130 | 762 | 851 | |
| 10 | 162 | 914 | 1031 | |
| 12 | 210 | 1041 | 1166 | |
| 14 | 234 | 1118 | 1217 | |
| 16 | 264 | 1245 | 1381 | |
| Z560Y-3500Lb | 5 | 74 | 616 | 774 |
| 6 | 88 | 692 | 857 | |
| 8 | 116 | 846 | 1041 | |
| 10 | 142 | 1000 | 1197 | |
| 12 | 174 | 1124 | 1338 | |
