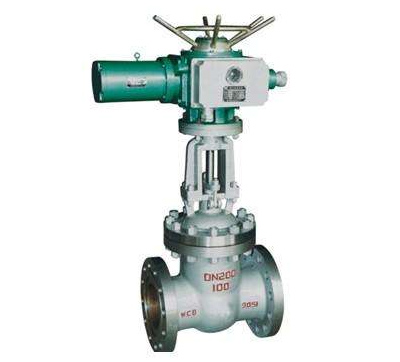

电动闸阀Z941H 添加时间：2020-06-22
产品详情
Z941H-16C、Z941H-25C、Z941H-40C铸钢材质电动闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用不锈钢、铬钼钢等不同的材质可适用介质：水、油品、蒸汽、弱酸碱溶液、高温液体等工况。操作方式：电动也可手动。电动闸阀结构简单，操作方便，性能好，使用寿命长。
■ Z941H铸钢电动闸阀主要特点及用途：
1、电动闸阀结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、电动执行器驱动开启轻松、结构形式为弹性楔式单阀、刚性楔式单阀板。
5、我厂生产的Z941H型电动法兰闸阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
■ Z941H铸钢电动闸阀设计、制造标准：
1．Z941H电动法兰闸阀设计制造按GB/T 12234-89
2、电动法兰闸阀Z941H结构长度按GB/T 12221-89
3、电动闸阀法兰连接尺寸按：JB/T 79-94
4、Z941H电动闸阀阀门检查和试验按GB/T 13927-92
■ Z941H铸钢电动闸阀性能规范：
| 公称压力(MPa) | 试验压力(MPa) | |||
| 壳体 | 密封(液) | 密封(气) | 上密封 | |
| Z941H-1.6C | 2.4 | 1.76 | 0.6 | 1.76 |
| Z941H-2.5C | 3.8 | 2.75 | 0.6 | 2.75 |
| Z941H-4.0C | 6.0 | 4.4 | 0.6 | 4.4 |
| Z941H-6.4C | 9.6 | 7.04 | 0.6 | 7.04 |
| Z941H-10.0C | 15.0 | 11.0 | 0.6 | 11.0 |
| Z941H-16.0C | 24.0 | 17.6 | 0.6 | 17.6 |
| 壳体材料 | 适用介质 | 适用温度（℃） |
| 碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
| 铬镍钛钢(P型)304 | 硝酸类 | ≤200 |
| 铬镍钼钛钢(R型)316 | 醋酸类 | ≤200 |
| 铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
