产品中心 当前位置：首页>产品中心>闸阀

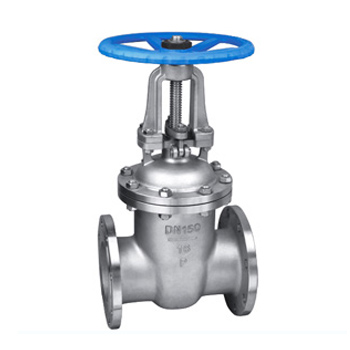

闸阀Z41W
闸阀Z41W 添加时间：2020-06-22

产品详情


产品外形及结构尺寸（PN25）
Z41H、Z41Y、Z41W（PN25）不锈钢闸阀外形及结构尺寸（mm）

DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 16 2 4×ø14 175 200 4
20 150 105 75 55 16 2 4×ø14 180 200 5
25 160 115 85 65 16 2 4×ø14 210 220 6
32 180 135 100 78 18 2 4×ø18 210 220 7
40 200 145 110 85 18 3 4×ø18 350 220 18
50 250 160 125 100 20 3 4×ø18 358 250 25
65 265 180 145 120 22 3 8×ø18 373 280 35
80 280 195 160 135 22 3 8×ø18 435 300 50
100 300 230 190 160 24 3 8×ø23 500 350 65
125 325 270 220 188 28 3 8×ø25 614 400 100
150 350 300 250 218 30 3 8×ø25 674 450 135
200 400 360 310 278 34 3 12×ø25 818 500 180
250 450 425 370 332 36 3 12×ø30 969 550 207
300 500 485 430 390 40 4 16×ø30 530 560 400
350 550 550 490 448 44 4 16×ø34 1280 640 631
400 600 610 550 505 48 4 16×ø34 1450 640 900
450 650 660 600 555 50 4 20×ø34 1541 720 1013
500 700 730 660 610 52 4 20×ø41 1676 720 1166
600 800 840 770 718 56 5 20×ø41 1874 800 1258
700 900 955 875 815 60 5 24×ø48 2280 850 —
800 1000 1070 990 930 64 5 24×ø48 2420 900 —



产品外形及结构尺寸（PN40~63）
Z41H、Z41Y、Z41W（PN40~63）不锈钢闸阀外形及结构尺寸（mm）

DN L D H W 重量 / kg
50 250 160 685 250 30
175 30
65 280 180 705 250 41
200 300 42
80 310 195 780 250 48
210 350 51
100 350 230 805 300 78
250 400 80
125 400 270 890 350 112
295 400 125
150 450 300 945 350 152
340 1002 450 175
200 550 375 1100 400 200
405 1150 450 220
250 650 445 1350 450 300
470 500 320
300 750 510 1445 500 450
530 1528 650 490
350 850 570 1665 — 680
595 1792 — 700
400 950 655 1930 — 850
670 2180 — 920
