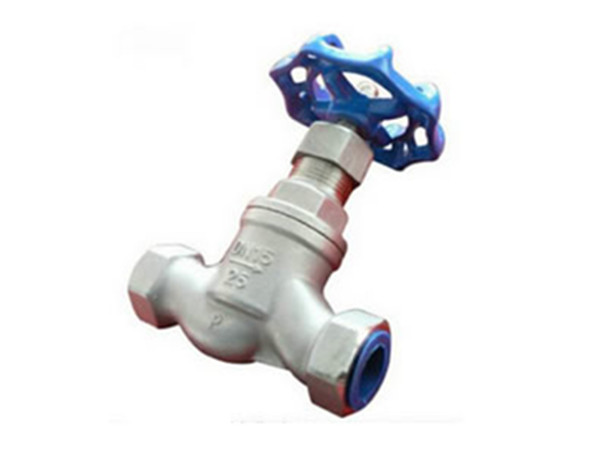

螺纹截止阀J11W
螺纹截止阀J11W 添加时间:2020-06-22

产品详情
螺纹截止阀概述:
螺纹截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
螺纹截止阀主要性能规范:

型号 公称压力 试验压力PS(Mpa) 工作压力PN(Mpa) 工作温度
(℃)
适用介质
壳体 密封
J11W-16
J11W-16K
1.6 2.5 1.76 1.6 ≤100 油类
Oil
J11W-16P 硝酸类腐蚀性介质
J11W-16R ≤350 醋酸类腐蚀性介质
J11W-16Ni 碱液、盐水、海水等

螺纹截止阀主要外形尺寸和连接尺寸:
公称通径
DN(mm)
管螺纹 尺寸(mm)
L D1 S H H1 D0
15 1/2 90 14 32 109 117 65
20 3/4 100 16 36 109 117 65
25 1 120 18 46 132 142 80
32 1/4 140 20 55 156 168 100
40 1/2 170 22 65 167 168 100
50 2 200 24 80 182 200 120
65 2/2 260 26 95 200 223 120
