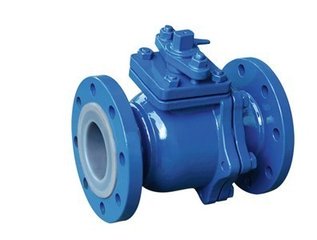

Q41F46衬氟法兰球阀 添加时间：2020-06-22
产品详情
球阀采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟"，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护.启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修 。
参数：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球体/阀杆 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 3 | 衬里/阀座 | PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO | |||||
| 4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
| 6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
| 7 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
| 8 | 紧固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 操作手柄 | WCB | WCB | WCB | |||
| 公称通径 | 标准值 | 参考值 | ||||||||||
|
DN (mm) |
NPS (inch) |
L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) |
| PN1.0MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 | |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 | |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 | |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 | |
| 40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 | |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 | |
| 65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 | |
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 350 | 185 | 19 | |
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 400 | 195 | 33 | |
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 500 | 210 | 58 | |
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 450 | 93 | |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240 | 490 | 155 | |
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 550 | 210 | |
| PN1.6MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 | |
| 20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 | |
| 25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 | |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 | |
| 40 | 11/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 | |
| 50 | 2 | 203 | 160 | 125 | 10 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 | |
| 65 | 21/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 | |
| 80 | 3 | 24 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 350 | 185 | 19 | |
| 100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 400 | 195 | 33 | |
| 125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 500 | 210 | 58 | |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 200 | 450 | 93 | |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 240 | 490 | 155 | |
