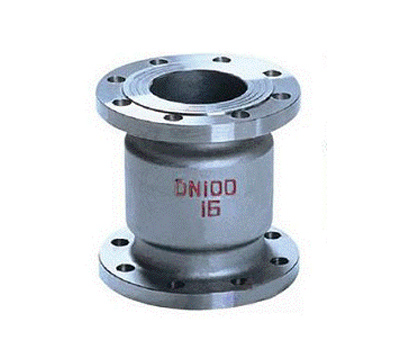

H42H立式止回阀 添加时间：2020-06-22
产品详情
H42H/W立式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。洛克阀业生产的立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
■执行标准
●设计制造： GB12235
●结构长度： GB12221
●连接法兰： JB/T79-1994
●试验与检验： JB/T9092-1999

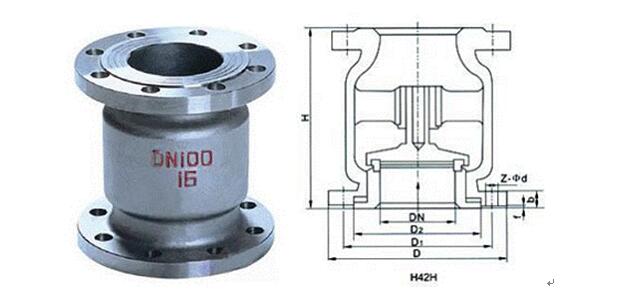

■结构图片
■主要性能规范
| 试验压力 | 公称压力（ MPa ） | ||||
| 1.6 | 2.5 | 4.0 | |||
| 壳体试验 | 2.4 | 3.8 | 6.0 | ||
| 密封试验 | 1.8 | 2.8 | 4.4 | ||
| 阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
|
序号 NO. |
零件名称 Part Name |
碳钢系列 Carbon Steel |
合金钢系列 Alloy steel |
不锈钢系列 Stainless Steel |
|||
| ASTM/ASME | |||||||
| 1 | 阀体/Body | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M | ||
| 2 | 阀座/ Seat | A105 | A182/304 | A182/304 | A182/316L | ||
| 3 | 阀瓣/Disc | A105 | A182/F304 | A182/F304 | A182/F316L | ||
| 4 | 弹簧/ Spring | 316 | 316 | 316 | 316L | ||
| 5 | 密封垫片/Gasket | 304+夹柔性石墨 | 316+夹柔性石墨/PTFE | ||||
| 6 | 阀盖/Bonnet | A216/WCB | A217/WC9 | A351/CF8 | A351/CF3M | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||||
