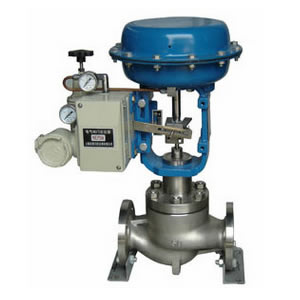

单座调节阀KHTS
单座调节阀KHTS 添加时间:2020-06-18

产品详情
技术参数和性能指标
阀体:
型式:直通单座铸造球形阀
公称通径:40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材料:铸钢(ZG230-450)
铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上阀盖:常温型(P):-17~+230℃ 伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃ 伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件:
阀芯型式:单座柱塞型阀芯
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L),不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构:
型式:HA多弹簧薄膜执行机构
膜片材料:丁睛橡胶夹尼龙布
弹簧范围:20~100、80~240kPa
供气压力:140~400kPa
气源接口:Rc14
环境温度:-30~+70℃
注:该阀也可配用VA5或VA6和LVP型执行机构。

阀作用型式:气—关式或气—开式、附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级、软阀座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级
回差:带定位器:小于全行程的1%
        不带定位器:小于全行程的3%
基本误差:带定位器:小于全行程的±1%、不带定位器:小于全行程的±5% 注:采用标准的V型聚四氟乙烯填料时
可调范围:50:1
订货须知:
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
