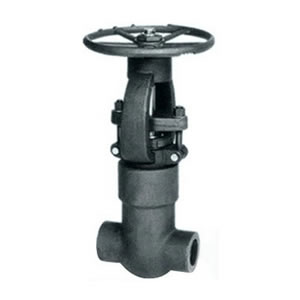

压力自紧式锻钢闸阀Z11Y
压力自紧式锻钢闸阀Z11Y 添加时间:2020-06-18

产品详情
压力自紧式锻钢闸阀介绍:
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
●闸阀设计结构与说明特征
闸阀的设计与 APl602,BS5352和ASME B16.34。检验与测试按APl598,标记按MSS-SP-25。
●采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI/ASME B1.20.
●压力自紧式锻钢闸阀标准材质明细表

序号NO. 零件名称 CS to ASTM AS to ASTM SS to ASTM
Part Name TypeAl05 TypeF22 TypeF304(L) TypeF316(L)
l 阀体 A105 A182F22 A1 82 F304(L) A182 F316(L)
2 阀座 A276420 A276304 A276 304(L) A276 316(L)
3 闸板 A276 430&410 A182F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182F304 A182 F304(L) A182 F316m、
5 垫片 316夹柔性石墨 316夹SS+PTFE
6 阀盖 A105 A182F22 A182 F304(L) A182 F316(L)
7 阀盖螺栓 A19387 A193816 A19388 A19388M
8 圆柱销 A276420 A182 F304
9 填料压套 A276410 A182 F304(L) A182 F316(L)
10 活节螺栓 A19387 A193816 A19388 A19388M
11 填料压板 A105 A182F11 A182 F304(L) A182 F316(L)
12 螺母 A1942H A1944 A1948 A194 8M
13 阀杆螺母 A276420
14 锁紧螺母 A1942H A1944 A1948 A1948M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢;As=合金钢;Ss=不锈钢
●压力自紧式锻钢闸阀尺寸(mm)和重量(kg)

NPS 缩径 3/8 1/2 3f4 1 1 1/4 1 1/2 2 /
全径 / 3/8 1/2 3/4 1 1 1/4 1 1/2 2
L 79 79 92 111 120 120 140 178
H(开0PEN) 158 1 58 169 197 236 246 283 330
W 100 100 100 125 160 160 1 80 200
重量 螺栓式 2.1 2.O 2,3 4.3 5.9 6.9 1 1.1 1 5.2
焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2

压力自紧式锻钢闸阀锻钢闸阀 900lb-1500lb
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
NO. Part Name TypeAl05 Type F22 Type F304(L) Type F316(L)
l 阀体 A105 A182 F22 A1 82 F304(L) A182 F316fL)
2 阀座 A276420 A276 304 A276 304fL、 A276 316(L)
3 闸板 A276 430&410 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹SS+PTFE
6 阀盖 A105 A182F22 Al 82 F304(L) A182 F316(L)
7 阀盖螺栓 A19387 A193816 A19388 A19388M
8 圆柱销 A276420 A1 82 304
9 填料压套 A276410 A182 F304(L) Al 82 F316(L)
10 活节螺栓 A19387 A193 B16 A193 B8 A19388M
1l 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
l2 螺母 A1942H A1944 A194 8 A194 8M
l3 阀杆螺母 A276 420
14 锁紧螺母 A1942H A1944 A194 8 A194 8M
l5 铭牌 SS
l6 手轮 A197
l7 润滑垫片 A47343l
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢;As=合金钢;ss=不锈钢
