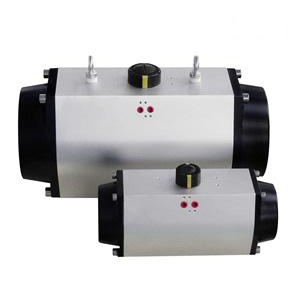

GTE单作用气动执行器
GTE单作用气动执行器 添加时间:2020-06-18

产品详情
GTE气动执行器
1、紧凑的双活塞齿轮齿条机构,灵活轻巧的双活塞连杆机构,角行程输出。
2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
3、气源:过滤、干燥或加油润滑的洁净空气,最小压0.1 MPa,最大压力1MPa。
4、内表面的特殊处理保证最小摩擦及长久寿命。
5、采用低摩擦材料制成的滑动装置,避免了金属与金属的直接接触。
6、底面固定孔便于气动执行器与阀连接并使其对正,符合ISO5211/DIN3337标准。
GTE型气动执行器的详细介绍
1、紧凑的双活塞齿轮齿条机构,灵活轻巧的双活塞连杆机构,角行程输出。
2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
3、气源:过滤、干燥或加油润滑的洁净空气,最小压0.1 MPa,最大压力1MPa。
4、内表面的特殊处理保证最小摩擦及长久寿命。
5、采用低摩擦材料制成的滑动装置,避免了金属与金属的直接接触。
6、底面固定孔便于执行器与阀连接并使其对正,符合ISO5211/DIN3337标准。
7、底部装配孔为四方形,便于与阀杆连接并可旋转45°角安装。
8、供气孔符合NAMUR标准或符合NAMUR标准的转接板。
9、轴的顶部和顶部的孔符合NAMUR标准。
10、根据需要可安装位置指示器。
11、环境温度: 标准型(使用丁腈橡胶○型圈) -20℃~ 80℃
低温型(使用硅橡胶○型圈) -40℃~ 80℃
高温型(使用氟橡胶○型圈) -20℃~ 150℃
12、行程调整:在0°、90°位置有±4°的可调范围。
13、外部保护:抗腐蚀性达到可在盐雾状态下工作500小时。符合ASTMB117-73标准。
14、所有出厂的执行器都进行了严格的测试,保证产品100%的合格。
GTE型气动执行器主要零件材料
缸 体:压铸铝合金ASTM6063,阳极氧化处理UNI4522。
端 盖:压铸铝合金UNI5076,外涂高强度防腐热塑性聚脂涂层。
活 塞:压铸铝合金UNI5076。
齿轮轴:钢AISI SAE 11L37(镀锌合金钢),非电镀镍板ASTMB656。
导向套:低磨擦材料醇缩醛树酯。
弹 簧:预载荷弹簧座,外层涂有粉末环氧树酯的弹簧钢。
密 封:橡胶BUNAN(根据需要可用VITON或EPDM)。
螺 丝:304不锈钢。
